滤筒除尘器

滤筒除尘器

滤筒除尘器

HR系列高效沉流式滤筒除尘器是我公司吸收国外先进技术,设计制造的新一代高效除尘器,具有以下优点:

 极高的空间利用率

过滤元件滤筒采折叠的形式布置滤料,过滤面积与其所占体积之比是传统滤袋的30-40倍,达到300m2/m3。使用滤筒可以使除尘器结构更加紧凑,大大减少除尘器的占地面积和空间。

 节能性好,滤料使用寿命长

滤筒式除尘器因其滤料布置密度大,较小体积里可以有很大的过滤面积,因而可以降低过滤速度,减少系统阻力,降低运行费用,节约能源。低过滤速度也减少了气流对滤料的破坏性冲刷,延长了滤筒寿命。

 使用方便,维护工作量小

整体式滤筒比柔软的传统滤袋具有更好的固定方式,便于运输、安装与检修,一人即可方便地拆装,极大地减少维修工作量。

 滤筒再生性能好

采用脉冲、震动或逆气流清灰,都可轻易地使滤筒再生,清灰效果好。滤筒过滤除尘技术是袋式除尘的换代产品,是二十一世纪的过滤技术。

现场工作环境的粉尘排放浓度符合国家环保要求。

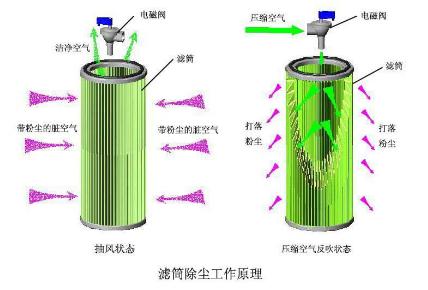

B.工作原理

 正常操作

在正常操作下,含尘空气经顶部入口进入HR型除尘器,然后向下经导流板分散后通过滤芯,粉尘即被阻挡在滤芯外表面上,过滤后的清洁空气经滤芯中心进入清洁空气室,通过出口管排出。

 滤筒清灰

滤芯可自动地和间断地进行清灰,其方式是在任一给定的时间内仅有一组(2只)滤芯进行离线清灰。

在滤芯清灰过程中,脉冲控制仪接通一只电磁脉冲阀的电源,使相应的薄膜阀喷出脉冲高压空气,高压空气即从内到外穿过滤芯,将附着在滤芯外表面上的粉尘除去,尘粒落入尘斗,然后进入集灰桶。

压缩空气的压力最好调整为6kg/cm2,6kg/cm2-7kg/cm2压缩空气压力是可以满足清灰功能要求的最标准的设定值。压缩空气压力的设定值越小,脉冲阀的耗气量越小。脉冲喷吹控制仪一般可调整到每两分钟清扫一列滤芯,即每两分钟接通一只脉冲阀,要加大清灰能量,可提高压缩空气的压力,但不应超过7kg/cm2。

C.结构简介

为本机配置的1台HS48LT66*2型滤筒式除尘器结构图(型号含义为滤筒设置为8排,总数量为48只滤筒)。

进风口可如图所示设置在侧面,也可设置在顶部,出风口可如图所示设置在清洁空气室的下部,也可设置在清洁空气室的侧面或顶面。

我公司设备配套一般按每只滤筒处理风量520立方米/小时计算,但在处理超细粉尘以及粉尘入口浓度较高时,应适当增加一些滤筒,必要的时候应设置二级除尘,以使部分颗粒较大粉尘先行沉降。滤料刚性好,具备拒水性能,其过滤面积为10平方米/只。

本公司可采用各种进口和国产滤料精工制作各种空气过滤器,具有孔径小、透气量大、表面光滑、防水防油性能优良、阻力低、过滤面积大等特点,采用国际先进的折叠固化新工艺,端盖和护网采用防锈、防腐性能优良的加厚优质电化板,密封圈采用低硬度、高强度的闭孔发泡橡胶,进口环氧树脂胶剂彻底避免脱胶和龟裂现象。

滤筒除尘器技术参数

1.滤筒尺寸 Φ360×660

2.滤筒材料 聚酯覆膜滤材

3.单筒过滤面积 11?

4.单筒处理风量 580m3/h

5.过滤风速 ≤0.8m/min

6.反吹压缩空气压力       5kg/?~7kg/?

7.反吹间隔 2~3min/次

8.反吹周期 20min

9.单反吹耗气量 0.3m3

10.反吹时间 2~3s

11.脉冲反吹阀电压 24V

12.脉冲形式 自动
