气瓶内喷丸清理机

气瓶内壁喷丸清理机

QGN钢瓶内壁清理机工作原理及结构特点--抛丸机、喷砂房、喷丸罐、钢瓶清理、摆床抛丸机

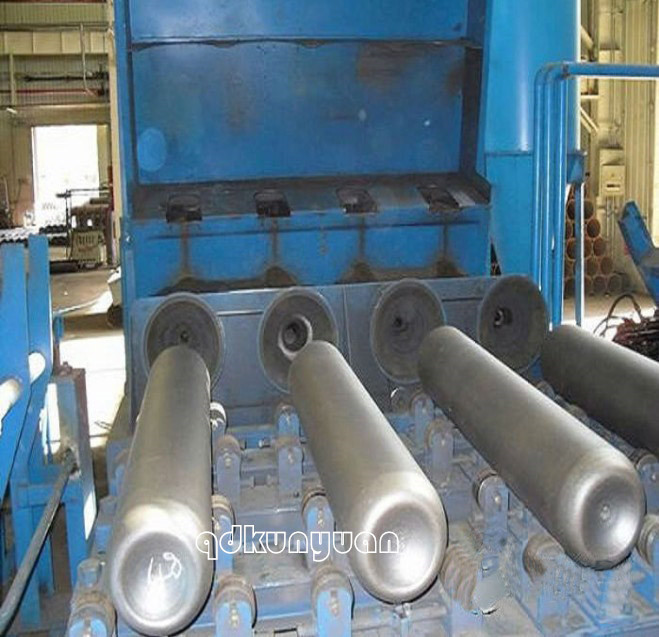

钢瓶内壁喷丸机工作原理：

钢瓶水平放置在气瓶内壁喷丸机上料架上，上料气缸工作钢瓶上料，同时液压升降台升降将4件钢瓶步进到翻转架位置，液压升降台下落，推进汽缸将钢瓶和自转装置接触，翻转气缸工作，将钢瓶翻转呈一定角度定位，与室体罩壳吻合；喷枪在喷枪移动装置的带动下沿轨道平移进入钢瓶内部，抛丸机，喷枪喷丸同时钢瓶自转机构开始工作，钢瓶自转；喷枪在钢瓶内移动喷丸后，停止喷丸，喷枪喷出高压气体将钢瓶内弹丸及附着的灰尘吹落，喷枪移出瓶体，喷枪停止；翻转气缸工作，将钢瓶翻转至水平状态后推进汽缸将钢瓶和自转装置脱离，下料搭桥气缸进行下料搭桥，液压升降台钢瓶托起，推进气缸将4件钢瓶步进卸料同时4件钢瓶又步进上料，整个工作过程产生的灰尘由除尘系统吸附回落，达到环保要求

--抛丸机、喷砂房、喷丸罐、钢瓶清理 、摆床抛丸机

型号		QGN18	QGN28	QGN48	QGN428
外形尺寸		5000x3500x1800	5500x7000x3000	6500x7000x4500	5800x10500x3920
钢瓶	长度	700-2000mm	700-2000mm	800-2000mm	800-2200mm
	直径	φ219-406mm	φ219-406mm	φ232-425mm	φ325-426mm
	重量	≤200kg	≤200kg	≤220kg	≤300kg
工位数量		1	2	4	8
喷枪数量		1	2	4	8
生产效率		10-15(件/时)	30-40(件/时)	40-80(件/时)	80-120(件/时)
工作气压		0.６-0．８Mpa	0.６-0.８Mpa	0.6-0.8Mpa	0.6-0.8Mpa
使用弹丸规格		φ0.6mm	φ0.6mm	φ0.6mm	φ0.6mm
弹丸消耗量		15kg/min	30kg/min	60kg/min	120kg/min
整机噪音		≤90dB	≤90dB	≤90dB	≤90dB
气量消耗		6m3/min	12m3/min	24m3/min	48m3/min
总功率		7.15kw	7.15kw	19.6kw	36.3kw

钢瓶内壁清理机--抛丸机、喷砂房、喷丸罐、钢瓶清理、摆床抛丸机
